Echosonda na łodzi to jedno z tych urządzeń, które szybko oddziela zgadywanie od świadomego łowienia. W tym tekście wyjaśniam, jak działa echosonda, co naprawdę pokazuje na ekranie, jak czytać częstotliwości i wiązkę oraz na co uważać przy montażu i ustawieniach. To wiedza przydatna zarówno na jeziorze, jak i na rzece, gdy chcesz szybciej znaleźć dno, spady, ryby i strefy, w których naprawdę warto zarzucić przynętę.
Echosonda działa najlepiej wtedy, gdy przetwornik, częstotliwość i ustawienia grają do jednej bramki
- Przetwornik wysyła impuls dźwiękowy i odbiera echo wracające z wody.
- Obraz na ekranie to zapis kolejnych pomiarów, a nie fotografia dna.
- Niższa częstotliwość daje większy zasięg, a wyższa więcej szczegółów.
- CHIRP poprawia separację celów i czytelność obrazu.
- Montaż przetwornika ma ogromny wpływ na jakość odczytu.
- Interpretacja jest równie ważna jak sam sprzęt, bo łatwo pomylić rybę z zakłóceniem.
Z czego składa się echosonda na łodzi
Ja zawsze zaczynam od podstaw, bo to one decydują o tym, czy urządzenie pokaże czytelny obraz, czy tylko kolorowy chaos. W praktyce echosonda składa się z trzech głównych części: przetwornika, jednostki sterującej i wyświetlacza. Przetwornik wysyła oraz odbiera fale dźwiękowe, elektronika zamienia odebrane echo na dane, a ekran pokazuje je w formie zrozumiałej dla wędkarza.
To oznacza, że słaby montaż albo kiepski kontakt przetwornika z wodą potrafią zepsuć efekt nawet wtedy, gdy sama głowica jest porządna. Woda nie musi być przejrzysta, bo sonar nie działa światłem, tylko dźwiękiem. Problemem staje się za to powietrze, turbulencje i zakłócenia elektryczne.
| Element | Rola | Co najczęściej psuje wynik |
|---|---|---|
| Przetwornik | Wysyła i odbiera fale dźwiękowe | Pęcherzyki powietrza, zły kąt, brudna powierzchnia |
| Moduł sonarowy | Przelicza echo na obraz i głębokość | Zły tryb pracy lub niekompatybilny przetwornik |
| Wyświetlacz | Pokazuje wynik w czytelnej formie | Słaba jasność, odbicia słońca, za mała przekątna |
| Zasilanie i okablowanie | Utrzymują stabilną pracę układu | Spadki napięcia, luźne złącza, zakłócenia od instalacji |
Gdy rozumie się ten podział, łatwiej też ocenić, dlaczego dwa pozornie podobne urządzenia mogą dawać zupełnie inny efekt na wodzie. I właśnie z tego punktu najłatwiej przejść do samej fizyki pomiaru.
Jak z impulsu powstaje obraz pod łodzią
Echosonda działa prosto, ale precyzyjnie. Przetwornik wysyła krótki impuls dźwiękowy w wodę, fala odbija się od dna, ryby, roślin albo bąbli powietrza i wraca do urządzenia jako echo. Elektronika mierzy czas między wysłaniem a odbiorem sygnału, a ponieważ dźwięk w wodzie rozchodzi się bardzo szybko, może przeliczyć ten czas na odległość.
W praktyce nie dostajesz jednej „fotografii”, tylko serię kolejnych pomiarów. Gdy łódź płynie, echosonda składa je w ciągły zapis, dlatego na ekranie widzisz linię dna, strukturę terenu, a czasem łuk ryby. Ten łuk nie jest jednak dowodem absolutnym. Powstaje wtedy, gdy obiekt przechodzi przez stożek wiązki i urządzenie zdąży zanotować jego pozycję w kilku punktach.
- Krótki czas powrotu oznacza, że obiekt jest bliżej przetwornika.
- Silniejsze echo zwykle pochodzi od większego lub bardziej kontrastowego celu.
- Wyraźny ślad dna mówi nie tylko o głębokości, ale też o charakterze podłoża.
Najważniejsze jest to, że sonar pokazuje tylko to, co w danym momencie znalazło się w jego wiązce. Jeśli coś było obok stożka, ekran tego nie „zgaduje”. I właśnie dlatego tak dużo zależy od częstotliwości oraz szerokości wiązki.
Częstotliwość i CHIRP decydują o zasięgu oraz szczegółach
Tu najłatwiej przesadzić z oczekiwaniami. Niższa częstotliwość lepiej penetruje wodę i daje większy zasięg, ale pokazuje mniej detali. Wyższa częstotliwość działa odwrotnie: daje wyraźniejszy obraz, ale zwykle słabiej radzi sobie na większych głębokościach. CHIRP nie jest magią, tylko sposobem wysyłania zakresu częstotliwości zamiast jednego tonu, dzięki czemu urządzenie lepiej rozdziela cele i czyściej pokazuje dno.
| Tryb | Co daje | Kiedy się sprawdza | Ograniczenie |
|---|---|---|---|
| Niska częstotliwość / low CHIRP | Większy zasięg i lepsza praca w głębszej wodzie | Duże głębokości, szukanie dna, sprawdzanie stada ryb | Mniej detali i szersza, mniej precyzyjna wiązka |
| Średnia częstotliwość / medium CHIRP | Dobry kompromis między zasięgiem a czytelnością | Jeziora, rzeki, większość łowisk śródlądowych | Nie jest tak głęboka jak low CHIRP i tak szczegółowa jak wysoka częstotliwość |
| Wysoka częstotliwość / high CHIRP | Więcej detali i lepsza separacja celów | Płytsza woda, struktura, ryby pod łodzią | Mniejsza penetracja i krótszy zasięg |
| Skanowanie boczne i dolne | Obraz struktury, krawędzi i przeszkód | Szukanie spadów, podwodnych drzew, pasów roślinności | Nie zastępuje klasycznego odczytu głębokości pod łodzią |
W praktyce spotkasz różne zakresy pracy, ale zasada pozostaje ta sama: im wyżej z częstotliwością, tym więcej szczegółów i mniej głębokości, a im niżej, tym odwrotnie. Ja traktuję to jak wybór obiektywu w aparacie. Jeden lepiej pokazuje szeroki plan, drugi wycina detal, ale oba mają sens tylko wtedy, gdy pasują do sytuacji na wodzie.
To prowadzi do kolejnej rzeczy, która często bywa ważniejsza niż sam parametr z katalogu: co właściwie widzisz na ekranie, kiedy płyniesz po łowisku.

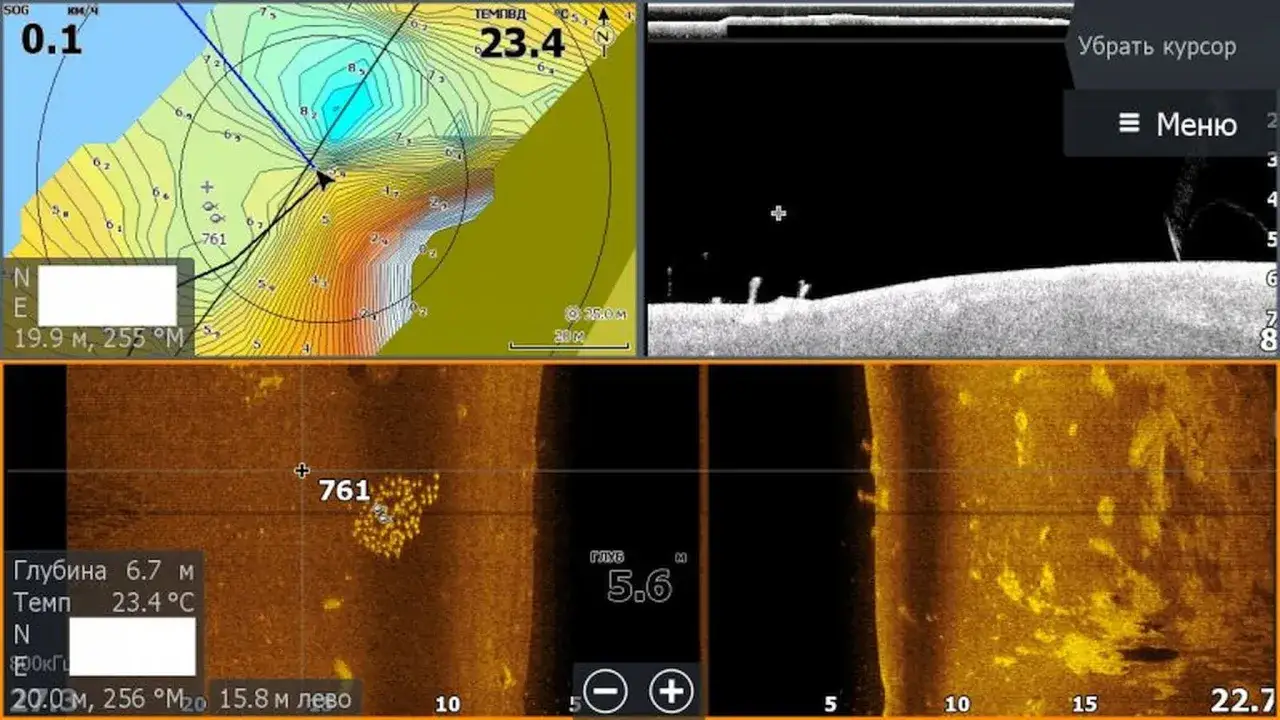

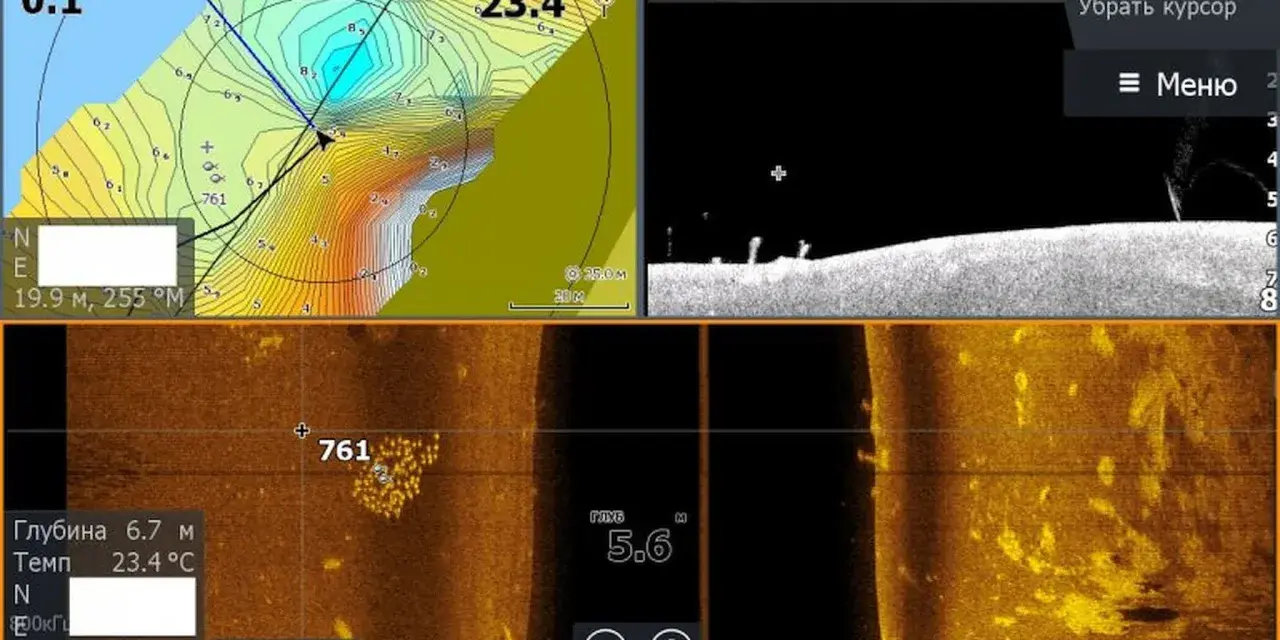

Co naprawdę widać na ekranie podczas łowienia
Sam odczyt obrazu to osobna umiejętność. Najwięcej błędów bierze się stąd, że ktoś widzi na ekranie plamę i od razu nazywa ją rybą. Ja wolę zaczynać od dna, potem szukać struktury, a dopiero na końcu interpretować pojedyncze cele. Taki porządek zwykle oszczędza rozczarowań.
| Na ekranie | Co to zwykle znaczy | Na co uważać |
|---|---|---|
| Łuk lub półłuk | Ryba przeszła przez wiązkę podczas ruchu łodzi lub własnego przemieszczania się | To nie zawsze „pewna ryba”, bo podobny ślad może dać inny obiekt o podobnym kontraście |
| Krótka kreska lub punkt | Cel był krótko w stożku albo znalazł się na jego skraju | Łatwo pomylić z drobnymi zakłóceniami |
| Gruba, mocna linia dna | Twardsze podłoże, zwykle mocniej odbijające falę | Nie mylić z roślinnością rosnącą przy samym dnie |
| Rozmyta, cienka linia dna | Bardziej miękkie podłoże, osad lub muł | Na bardzo nierównym terenie może wyglądać podobnie do zakłóceń |
| Pas zawieszony na jednej głębokości | Termoklina, zawiesina albo warstwa drobnicy | Nie każda taka warstwa oznacza ryby drapieżne |
| Pionowe smugi i „śnieg” | Zakrzywienie obrazu przez aerację, pracę silnika lub interferencję | To jeden z najczęstszych powodów błędnej interpretacji |
Ryby z dobrze rozwiniętym pęcherzem pławnym zwykle odbijają falę czytelniej, dlatego na ekranie bywają łatwiejsze do zauważenia. Z drugiej strony drobnica, rośliny, bąble i zawiesina potrafią stworzyć obraz, który wygląda obiecująco tylko na pierwszy rzut oka. Dlatego zawsze lepiej najpierw zrozumieć układ dna, a dopiero potem polować na pojedyncze kreski.
Kiedy już umiesz czytać obraz, największą różnicę robi nie teoria, tylko to, czy przetwornik pracuje w dobrym miejscu i pod właściwym kątem.
Jak zamontować przetwornik, żeby nie psuć obrazu
Najlepsza echosonda nie uratuje złego montażu. Jeśli przetwornik pracuje w pieniącej się wodzie, jest za wysoko albo łapie zakłócenia z silnika, obraz będzie pływał niezależnie od klasy sprzętu. Z mojego doświadczenia właśnie tu rodzi się większość rozczarowań.
Gdzie przetwornik pracuje najlepiej
- W miejscu, w którym struga wody jest możliwie równa i bez napowietrzenia.
- Na pawęży lub uchwycie zgodnie z zaleceniem producenta, bez przechyłu na burtę.
- Z dala od śruby, stopni kadłuba, żeber i innych elementów wprowadzających turbulencję.
- Na łodziach z dużym skosem dna przydaje się dopasowanie kąta lub blok wyrównujący, bo sam uchwyt nie zawsze wystarczy.
Co ustawiam jako pierwsze
- Czułość dopasowuję tak, żeby ekran nie był zasypany szumem.
- Zakres głębokości zawężam, jeśli szukam konkretnej półki, spadu albo podwodnej krawędzi.
- Szybkość przewijania ustawiam pod prędkość łodzi, żeby obraz nie był ani za wolny, ani zbyt rozciągnięty.
- Odszumianie stosuję z umiarem, bo zbyt agresywne potrafi ukryć małe cele.
Przeczytaj również: Katamaran - co to jest i dlaczego daje przewagę na wodzie?
Czego unikam
- Prowadzenia przewodu blisko kabli zasilających silnik.
- Testowania jakości obrazu dopiero przy wysokiej prędkości.
- Oparcia całej interpretacji na automatycznych ikonach ryb.
- Założenia, że droższy model zawsze da lepszy wynik niż dobrze zamontowany i ustawiony średni sprzęt.
W praktyce najpierw doprowadzam instalację do porządku, a dopiero potem szukam „lepszej grafiki”. To zwykle daje większy efekt niż wymiana całego zestawu. I właśnie dlatego warto jeszcze spojrzeć na to, gdzie sonar pomaga naprawdę, a gdzie potrafi tylko częściowo pokazać prawdę.
Co daje największą przewagę na polskich wodach
Na polskich jeziorach i zbiornikach najszybciej pracuje zestaw: tradycyjny sonar do kontroli dna, CHIRP do lepszej separacji celów i, jeśli urządzenie to obsługuje, skanowanie boczne do szukania spadów, zatopionych drzew oraz krawędzi roślinności. Na rzece bardziej liczy się stabilność montażu i czytelność obrazu niż efektowna prezentacja. W płytkiej wodzie często większą wartość ma dokładny odczyt struktury niż samo „widziałem rybę”.
- Najpierw ucz się dna, potem dopiero ryb. To dno zwykle mówi najwięcej o tym, gdzie warto wrócić.
- Ten sam fragment wody warto przepłynąć z dwóch kierunków, bo wtedy łatwiej odróżnić realną strukturę od zakłócenia.
- Jeśli obraz faluje, wróć do montażu i zasilania, a nie od razu do kolorów i motywów ekranu.
- Sprzęt dobieraj do łowiska, nie do katalogu. Inne potrzeby ma wędkarz pływający po płytkim jeziorze, a inne ktoś, kto regularnie szuka ryb na większej głębokości.
Jeżeli miałbym zostawić jedną praktyczną myśl, to tę: echosonda nie łowi za Ciebie, ale bardzo skutecznie skraca drogę do miejsc, w których warto łowić. Gdy połączysz poprawny montaż, rozsądny wybór częstotliwości i cierpliwe czytanie obrazu, dostajesz jedno z najbardziej użytecznych narzędzi elektronicznych na łodzi.
